2010年度全国一级建造师执业资格考试试卷《机电工程管理与实务试题及答案解析（

　　6．根据导线连接要求，在跨越公路、铁路、河流、重要建筑物等处，导线接头的数量应为（ ）。

　　9．大型原油罐绝热层施工中，依托焊接在管壁上的保温支架，将绝热材料制品绑紧、定位的施工方法是（ ）。

　　14．焊接工艺评定所使用的焊接设备，应具有符合标准要求的测量仪表有电流表、电压表和（ ）。

　　17．根据《机械设施安装工程项目施工及验收通用规范》，机械设备的负荷试运转应由（ ）单位负责。

　　19．根据《现场设备、工业管道焊接工程项目施工及检验收取规范》，对有再热裂纹倾向的焊缝进行表面无损检验时，表面无损检验应（ ）。

　　20．根据《电气装置安装工程高压电器施工及检验收取规范》，户外用的紧固件应使用（ ）。

　　25．管道施工前，与管道连接的设施安装就位固定完毕，设备的（ ）应契合设计要求。

　　某机电安装公司具备拥有能承受压力的容器、用于承受压力的管道安装资格，通过招投标承接一高层建筑机电安装工程，工程内容有给水排水系统、电气系统、通风空调系统和一座氨制冷站。项目部针对工程的真实的情况编制了《施工组织设计》和《氨气泄露应急预案》。《施工组织设计》中，针对重80t、安装在标高为20m的冷水机组，制订了租赁一台300t履带式起重机吊装就位的方案。《氨气泄露紧急预案》中规定了危险物质信息及对紧急状态的识别、可依托的如消防和医院等社会力量的救援程序、内部和外部信息交流的方式和程序等。

　　事件1：出租单位将运至施工现场的300t履带式起重机安装好后，实施工程单位为了赶工期，立即进行吊装，因为未提供有关的资料被监理工程师指令停止吊装。

　　事件2：对工作所承受的压力为1.6MPa氨制冷管道和金属容器进行全方位检查时，发现容器外壳有深4mm的长条形机械损伤，建筑设计企业委托安装公司做补焊处理。

　　事件3：项目部用干燥的压缩空气对氨制冷系统来进行强度试验后，即进行抽真空充氨试运转。

　　手续：将拟安装的能承受压力的容器、用于承受压力的管道安装情况书面告知（1分）直辖市或者设区的市的特定种类设备安全监督管理部门（1分）。参见教材P323。

　　安装公司对补焊处理不合法（1分），理由：因为安装公司不具备能承受压力的容器的制造或现场组焊资质（2分）。

　　应提供的资料：产品合格证（1分）、备案证明（1分）、吊车司机上岗证（1分）等。参见教材P277。

　　试运转不可行（1分），因为氨制冷系统管道是输送有毒流体的管道（2分）强度试验后，还要进行泄露性试验（2分）。

　　缺少的内容有：项目部应急工作的组织及相应职责（1分）；发生意外事故时应采取的有效措施（1分）；应急避险的行动程序（撤离逃生路线分）；有关人员的应急培训程序（1分）。

　　某工厂业主从欧洲订购一批卧式离心泵及其附属装置系统，并与某安装公司签订了安装合同，业主在将设备运往施工现场的途中，适逢大雨，设备被雨水浸润。应业主要求，安装公司解体清洗了该批机泵，测量了轴颈的圆柱度、联轴节处轴的几何尺寸，对轮口环的径向跳动和轴向跳动、机械密封处的轴向跳动等参数，检查了各部件的配合间隙，重新组装了设备。为此安装公司增加费用人民币6万元。

　　为了追回耽误的时间，安装公司建议采用环氧灌浆料代替原设计灌浆料，经设计单位同意和业主确认，工期节省了14天，增加费用4万元。

　　此外，业主特批12万元赶工费，安装公司采取了有效赶工措施，按时完成了合同约定的任务。施工资料经监理工程师签字、试运行方案经业主批准后，安装公司着手进行泵的试运行。

　　在试运行中，一台离心泵振动超标，经查，原因是泵的进口过滤器被棉纱堵塞，业主认为监理单位和安装企业存在质量管理责任，对监理公司和安装公司分别处以3000元和5000元的罚款。安装公司以监理工程师检查合格并签字为由，提出异议，但被业主驳回。

　　2．安装公司对机泵进行的解体检查中，哪些属于形状精度检查？哪些属于位置精度检查？

　　施工单位实际应得到的补偿款为：赶工费12万元（1分），灌浆料增加费4万元（1分），解体机泵增加费6万元（1分）；扣减罚款0.5万元（1分）。

　　属于形状精度检查的有：轴颈的圆柱度（1分），联轴节处轴的几何尺寸（1分）。

　　属于位置精度检查的有：机械密封处的轴向跳动（1分），叶轮口环的径向跳动（1分）和轴向跳动（1分）。

　　（1）设备及附属装置，管理系统施工完毕，记录及资料齐全，符合标准要求（1分）。

　　（5）参见试运行的人员熟悉试运行方案和具体操作方法，试运行步骤（1分）。

　　某实施工程单位承接一高层建筑的泛光照明工程。建筑高度为180m，有3个透空段，建筑结构已完工，外幕墙正在施工。泛光照明由LED灯（55W）和金卤灯（400W）组成。LED灯（连支架重100kg）安装在幕墙上，金卤灯安装在透空段平台上，由控制模块（256路）进行场景控制。施工单位依据合同、施工图、规范和幕墙施工进度计划等编制了泛光照明的实施工程的方案，施工进度计划见表1（细实线．

　　方案中LED灯具的安装，选用吊篮施工，吊篮尺寸为6000×450×1180mm，牵引电动机功率为1.5KW×2，提升速度为9.6m/min，载重630kg（载人2名）。按进度计划，共租赁4台吊篮。

　　因工程变化，建筑幕墙4月底竣工，LED灯具的安装不能按原进度计划实施，实施工程单位对LED灯和金卤灯的安装计划进行了调整，见表1（粗实线）。调整后的LED灯安装需租赁6台吊篮，作业人员增加到24人，实施工程单位又编制了临时用电施工组织设计。

　　应制订高处作业安全技术措施（1分），施工机械安全技术措施（1分），施工用电安全技术措施（1分），高处作业时吊篮出现故障的应急预案（2分）。

　　应考虑幕墙竣工时间对LED灯的安装限制和影响（2分），LED灯和金卤灯安装在施工中可以平衡调剂（2分），实施工程人员和施工机械在工地连续均衡施工（2分）。

　　劳动力成本控制：减少作业人员进出场时间（1分），严格劳动定额管理（1分），提高作业人员技术素质（1分）。

　　因为租赁吊篮（1.5KW×2）6台（1分），临时用电设备大于5台（2分），所以要编制临时用电施工组织设计。参见教材P319。

　　某公司总承包某厂煤粉制备车间新增煤粉生产线的机电设施安装工程，新生产线m，要求扩建工程施工期间原生产线照常运行，工程内容包括一套球磨机及其配套的输送、喂料等辅机设施安装；电气及自动化仪表安装；一座煤粉仓及车间的非标管道制作及安装；煤粉仓及煤粉输送管道保温；无负荷调整试运转。

　　（3）制订球磨机吊装方案。球磨机简体单重50t，安装高度1.2m，拟采用90t汽车吊吊装，在现场许可的合适工况条件下90t汽车吊吊装能力为52t。

　　（4）制订安装质量保证措施和品质衡量准则，其中对关键设备球磨机的安装提出了详尽的要求：在垫铁安装方面，每组垫铁数量不允许超出6块，平垫铁从下至上按厚薄顺序摆放，最厚的放在最下层，最薄的放在最顶层，安装找正完毕后，最顶层垫铁与设备底座点焊牢固以免移位。

　　（5）制订煤粉仓实施工程的方案。考虑到煤粉仓整体体积大，安装的地方标高20m，故组对成两段吊装，就位后进行上下段连接焊缝的内外焊接。内部焊接时考虑到仓内空间狭窄，无通风孔，故暂打开仓顶防爆孔作为透气孔，并采用36V安全行灯作为内部照明。

　　球磨机安装（1分）其他辅机安装（1分）煤粉仓制作安装（1分）非标管道制作安装（1分）电气及自动化仪表安装（1分）保温（1分）无负荷调试（1分）

　　火灾（1分）、爆炸（1分）、大型设备吊装事故（1分）、毒害气体中毒（1分）、高处坠落（1分）、触电（1分）。

　　考虑动载荷系数的计算载荷=50t×1.1=55t（2分），计算载荷55t大于吊车吊装能力52t（1分），故方案不可行（1分）。参见教材P133．

　　（1）每组垫铁总数不允许超出5块（1分）；（2）最薄的一块垫铁应放在中间（1分）；（3）垫铁之间应点焊牢固（1分）；（4）垫铁不得与设备底座点焊（1分）。参见教材P51．

　　仓内人员易发生有毒气体中毒（1分），因为焊接时产生有毒有害化学气体（1分），且仓内空间存在限制、通风不良（1分）。

　　措施：（1）仓内应采取自然甚至强制通风（1分）；（2）设畅通的临时出入口（1分）；（3）设置监护人员（1分）；（4）更换行灯，使电压不超过12V（1分）。参见教材P267案例。

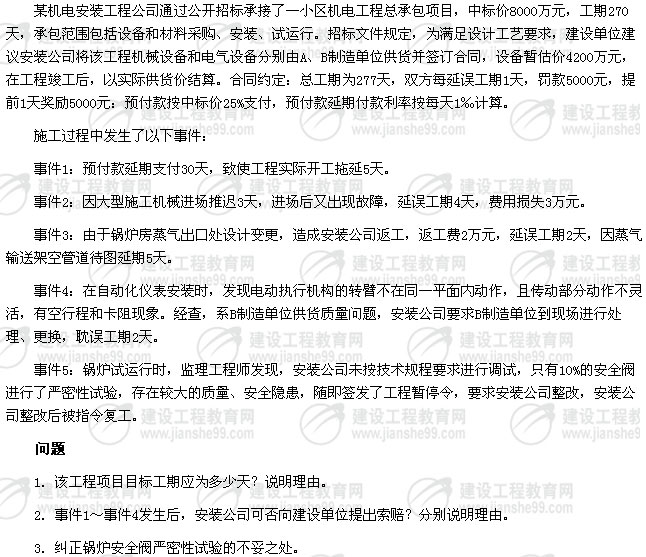

　　理由：按照合同文件的解释顺序，合同条款与招标文件在内容上有矛盾时，应以合同条款为准（2分）。

　　理由：工期预付款延期支付合同约定，属建筑设计企业责任，建筑设计企业应向安装公司支付延期付款利息，同时赔偿工期损失（2分）。

　　理由：虽是建筑设计企业建议由B生产单位供货，但是安装公司与B生产单位签订的合同（2分）。

　　锅炉安全阀按规定应100%进行严密性试验（2分），锅筒和过热器的安全阀在锅炉蒸气进行严密性试验后，一定要进行最终的调整（1分），调整检验合格后，应做标记（1分）。

　　（1）考查工厂取得的资格证书、装备和技术具备的制造能力，保证产品的质量（1分）；

　　（4）派有经验、有资格的相应专业方面技术人员到制造厂现场进行监造工作（1分）；

　　（1）事件1延期付款利息：8000×25%×10%×30=60（万元）（1分）

　　故：安装公司应得到补偿费用：60+2.5-2+2+3.5-1=65（万元）（2分）
